Mòdul de pantalla LCD de 480 × 272 amb pantalla tàctil i tauler

Model de producte

M4827X543_011R_Y（R:4-Pantalla tàctil resistent al cable）

M4827X543_011C_Y（C:Pantalla tàctil capacitiva）

Mida diagonal de VA

4,3 polzades

Paràmetres d'esquema

Paràmetres

Dades

Explicació

Color

65K（65536） Color

Paleta de 16 bits 5R6G5B

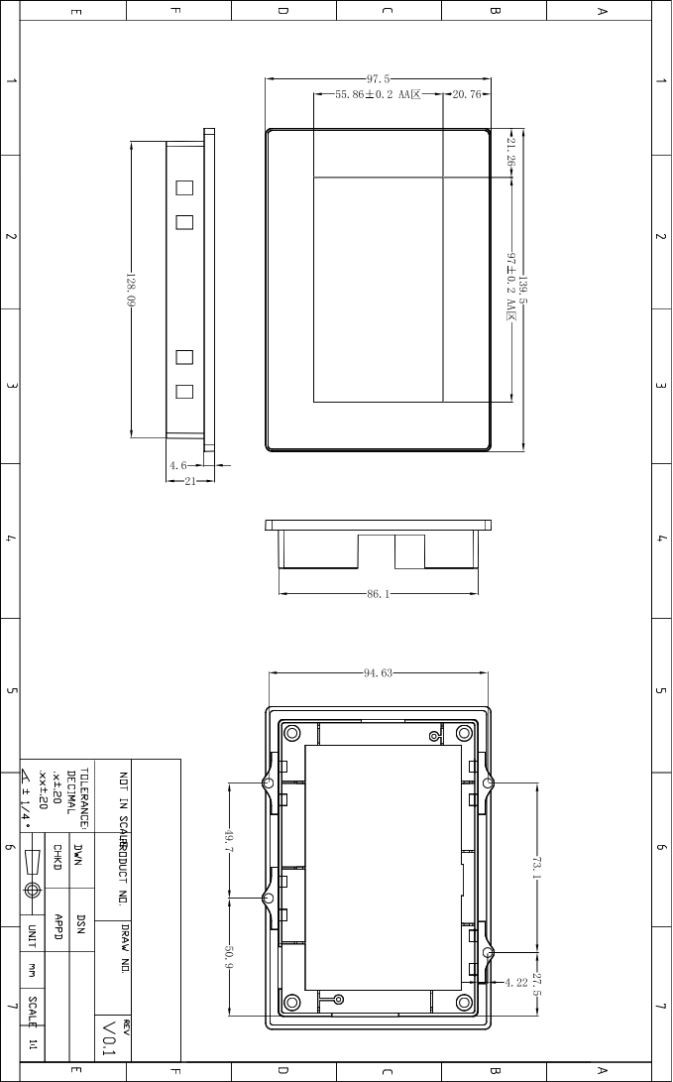

Dimensions

139.5（L） ×97.5（W） ×21（H）

FT4827X543_011R_Y

139.5（L） ×97.5（W） ×21（H））

FT4827X543_011C_Y

Mida LCD

105,50 mm（L） ×67,20 mm（W）

480×Mode de 272 píxels

Mida visible（A.A.）

95,04 mm（L） ×53.86mm（W）

480×Mode de 272 píxels

Resolució

480×272 píxels

Es pot configurar a 272×480

Toca Tipus

4-Toc resistent de precisió de cable / tacte capacitiu

Nombre de tocs

Mínim 1 milió de vegades

Mode de llum de fons

DIRIGIT

Vida de la llum de fons (mitjana)

>30,000 hores

Brillantor

300 nits（FT4827X543_011R_Y）

100-nivells de brillantor ajustables

300 nits（FT4827X543_011C_Y）

100-nivells de brillantor ajustables

Pes net

156.3g（FT4827X543_011R_Y）

175.0（FT4827X543_011C_Y）

Paràmetres de rendiment elèctric

Paràmetres

Condicions de prova

Min

Típic

Màx

Unitat

Tensió de funcionament

4.65

5

6.5

V

Corrent de treball

VCC=+5V,amb sortida d'altaveus

-

450

-

Ma

Mode de repòs

170

mA

Potència de treball recomanada: Font d'alimentació estabilitzada de 5V 1A DC.

Paràmetres de rendiment de la interfície

Paràmetres

Condicions de prova

Min

Típic

Màx

Unitat

Velocitat en baudios del port sèrie

Estàndard

2400

9600

921600

Bps

Nivell de sortida en sèrie

（TXD）

Sortida 1,Iout=1mA

3.0

3.2

-

V

Sortida 0,Iout=-1mA

-

0.1

0.2

V

Nivell d'entrada sèrie

（RXD）

Sortida 1,Iout=1mA

2.0

3.3

5.0

V

Sortida 0,Iout=-1mA

-0.7

0.0

1.3

V

Nivell d'interfície

Nivell TTL de 3,3 V/5 V (o nivell 232)

Mode de comunicació

8,1, Cap

Interfície d'usuari

4Pin_2.54mm amb pany

Interfície SD

Amplieu IO

8-via E/S d'expansió

IO0-IO7 admet entrada i sortida, control d'esdeveniments d'enllaç, IO6-IO7 suport PWM

RTC

amb RTC

Característiques de la memòria

Classe de memòria

Paràmetres

Típic

Unitat

Memòria flash

Espai d'emmagatzematge d'imatges de lletra

120

MB

Emmagatzematge d'usuari

EEPROM

1024

BYTE

Memòria en funcionament (RAM)

Control/espai d'emmagatzematge variable

512

KB

Buffer d'ordres sèrie

Buffer d'ordres sèrie

4096

BYTE

Funcions d'àudio (opcional)

Característiques dels altaveus

Paràmetres

Típic

Unitat

Poder

16 Ω 0.5W

0.5

W

Dimensions

Φ40 X 5.2H

mm
